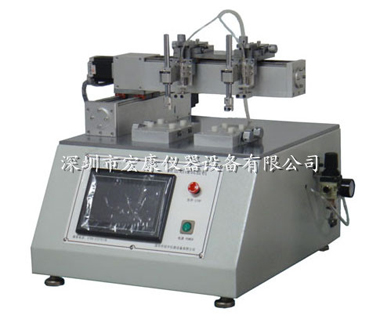

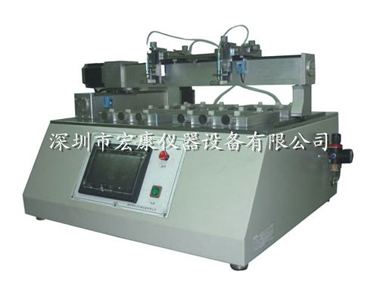

型號：HK-HX-C2
時間：2025-04-08
訪問量：6232
一、設備用途:
本機臺是平板計算機、手機、對話機、對講可視電話、電子詞典等小型消費類電子產品的專用檢測設備。只需更換筆頭便可適用于電阻屏和電容屏；它主要是對手寫屏、觸摸屏進行畫格、點擊、磨擦的耐久試驗。
二、設備特點:
采用運動軌跡測試,方便的坐標找點功能,只需于液晶顯示屏上任取兩點可劃線，任取三點可生成三角,四點可生成方形或矩形式等運動軌跡，并可根據測試手機規格存取運動軌跡便于下次調用。而且采用步進電機搭配直線導軌和滾珠絲桿作運動機構,定位準、精度高,噪音低;精久耐用等特點.
三、設備參數:
型號：HK-HX-C2
產品名稱：平板電腦，手機點擊劃線試驗機
X軸移動范圍：0～150mm
Y軸移動范圍：0～150mm
點擊氣缸行程：0～15mm
定位精度：0.05mm
壓力范圍：0～800gf
荷重：0～100N
體積：W550 x D600 x H450mm
重量：35kg
電源：1∮,AC220V, 3A
移動速度：30-4500mm/min
按鍵測試頭能有：電阻觸摸屏、電容觸摸屏、電容感應按鍵效點擊
配套產品通用型：安裝夾具
重量：85KG
四、部件材料的品牌及產地:
|
項目 |
品名 |
規格 |
產地及品牌 |
|
1 |
控制器 |
觸摸型(7")X1臺 |
昆侖 |
|
2 |
電機 |
步進電機X2套 |
中國臺灣拓達 |
|
3 |
PLC |
10MT |
日本三菱 |
|
4 |
電源 |
48V350W/24V40W X1臺 |
中國臺灣明緯 |
|
5 |
滾珠絲桿 |
0-250mm |
中國臺灣上銀 |
|
6 |
導軌 |
2組 |
中國臺灣上銀 |
|
7 |
箱體 |
電噴烤漆 |
深圳 |
