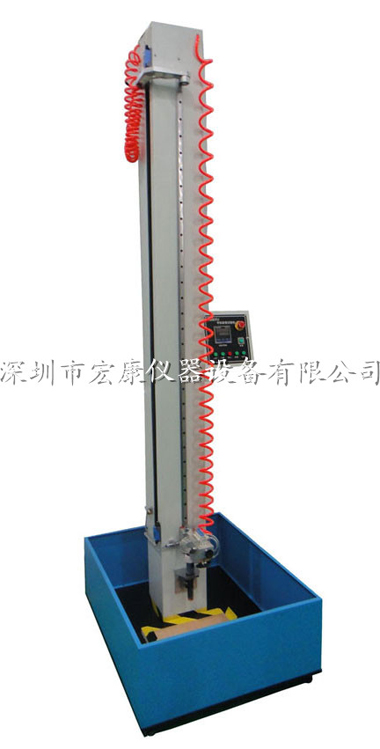

型號：HK-DLD-SK
時間：2025-04-08
訪問量：5818
一、用途：
本機旨在評估產品在實際使用時客戶可能意外將產品跌落后對產品性能的影響，適用于：行動電話、PDA、電話機、電子辭典、CD、MP3、適配器等小型消費類電子產品作原姿態及加速度跌落測試；
此款機型為目前手機制造業最為廣泛使用之機型：諾基亞、華為技術、中興通訊、SHARP通信、三星科健、TCL、步步高、德賽電子等…
適用標準：JIS C 0044 IEC 60068-2-32
二、自由手機跌落試驗機特點：
1.本機采用日本SMC氣動組件作試驗高度調整，定位快速，耐久使用；
2.本機采用獨有的多角度調節裝置，0~1200角度可調，適合產品作：菱、角、面測試；
3.產品跌落角度接近試驗設定角度；
4.跌落完畢可自動上升至設定高度，方便操作，提高測試效率；
5.所有氣動組件均采用日本SMC優質組件，耐久使用；
6.多種跌落板可用：鋼板、透明壓克力板（或木板）、水泥板（或大理石板），適用多國測試要求；
7.自動計數（跌落次數）功能；
8.本機采用日本SMC氣手指夾持試件，夾持尺寸大并可調整，與試件同時落下，在300mm處瞬時脫離試件，從而保證試件在接近原姿態作跌落測試；
9.可選擇采用日本SMC真空吸盤吸附產品配以萬向式關節可實現產品上下、左右多角度多方向跌落；
三、技術規格：
產品型號：HK-DLD-SK
最大測試高度：300~1800mm(可設定)
最大跌落重量：1kg
落下高度設定：標尺與設定指標
最小脫離高度：300mm
計數器：0~999999（LCD顯示）
使用氣源：≥0.5MPa
機臺尺寸：W720xD910xH2500mm
機臺重量：150kg
機臺電源：AC220V 50Hz 3A
四、手機跌落測試機主要配置：
1.機臺主體一臺
2.電機1個(中國臺灣臺邦)
3.繼電器(日本歐姆龍)
4.編碼器1個(德國SICK)
5.計高器(螄威)
6、開關電源:中國臺灣明緯350W48V
7、傳動機構:日本THK直線導軌
